Опис
- Мікроконтролер STM8S003F3P6
- Дисплей LED 0,28″ червоний
- Висота цифр 7,1 мм
- На дисплеї відображається поточна температура
- Одиниці вимірювання для встановлюваних інтервалів секунда, хвилина, година
- Мінімальна тривалість інтервалу 1 секунда
- Максимальна тривалість інтервалу 99 год
- Механічний ресурс реле, циклів 1000000
- Вимірювальний вхід NTC 10K 0,5% водонепроникний датчик
- Вихід 1 релейний вихід, максимальне навантаження = 10A 250VAC, 30A 30VDC

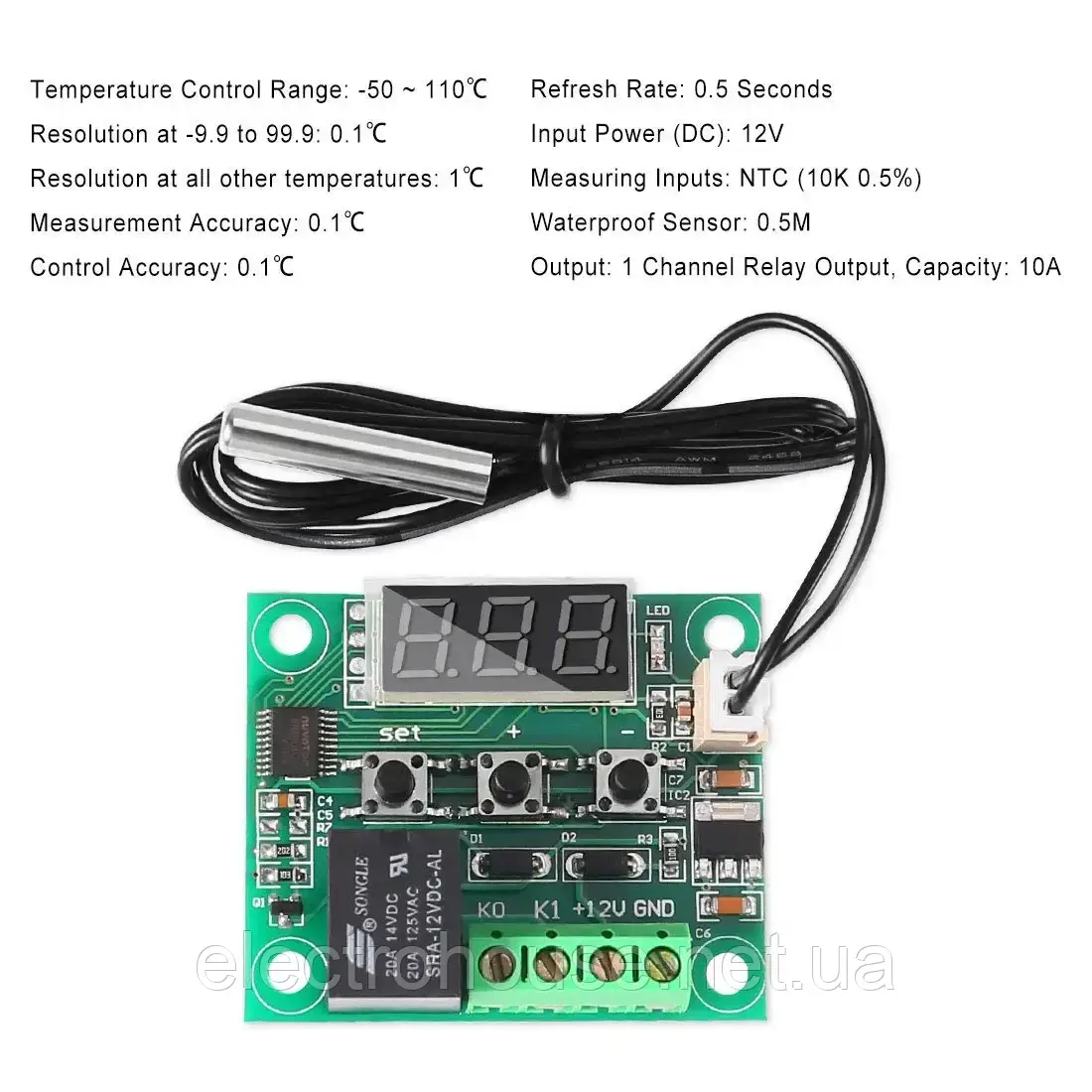

- Технічні характеристики терморегулятора
- Діапазон регулювання температури -50~110°С
- Роздільна здатність -9,9 до 99,9 при температурі від 0,1°С інших сегментів 1°С
- Точність вимірювання температури 0,1°С
- Точність управління 0,1°С
- Точність гістерезису 0,1°С
- Частота оновлення екрана двічі на секунду
- Харчування 12 В
- Споживання струму в стані очікування ≤10mA при замиканні реле контактів ≤65MA
- Робоча температура від -20 до 60°С
- Вимоги до навколишнього середовища -10~+60°С
- Вологість 20 – 85%
- Розмір пристрою 48 х 15 х 40 мм
-

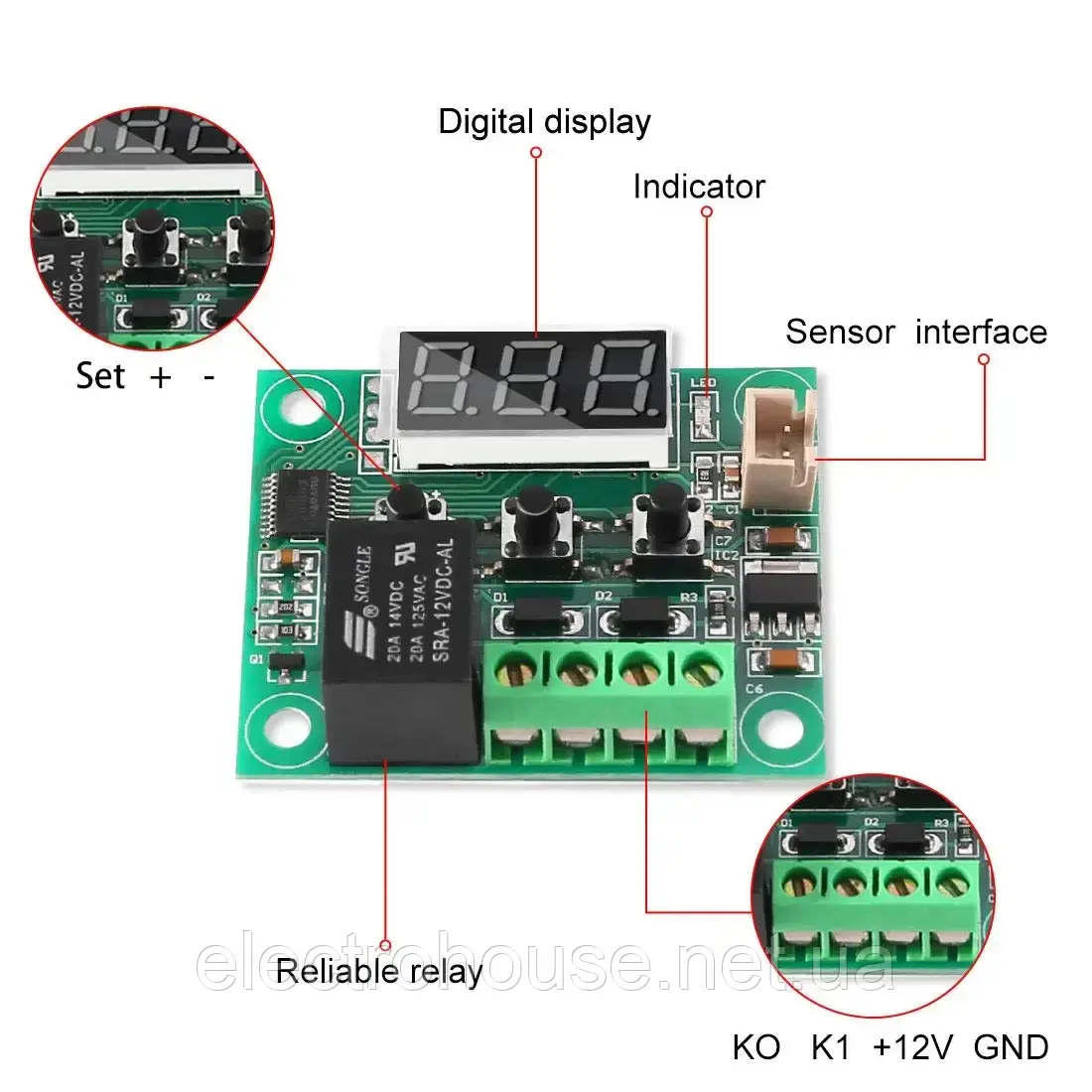

Термостат – підключення, індикація, налаштування.
Підключення та встановлення температури:
Підключити живлення на клеми + 12V та GND. На дисплеї з’явиться поточна температура датчика.
Натисніть кнопку “SET” коротко. Дисплей блимає. Ви в режимі встановлення заданої температури вимикання реле.
За допомогою кнопок «+» або «-» встановіть потрібну температуру.
Натисніть кнопку “SET” коротко, щоб Зберегти налаштування.
Якщо під час увімкнення або в робочому режимі на дисплеї висвітиться символи “E2”, перевірте підключення датчика, можливий обрив кабелю.Вибір режиму роботи:
Натисніть і утримуйте кнопку “SET” протягом не менше 5 сек. Можна побачити один із символів “P0” – .. “P8” Ви в режимі налаштування параметрів.
За допомогою кнопок «+» або «-» виберіть один із параметрів P0-P8.
Натисніть кнопку “SET” коротко. Ви в режимі редагування параметра.
За допомогою кнопок “+” або “-” встановіть параметр.
Натисніть кнопку “SET” коротко. Ви вийшли з режиму редагування параметра. Параметр збережено.
Щоб вийти з режиму настройки, натисніть кнопку “SET” і утримуйте її протягом не менше 5 сек.
На дисплеї з’явиться температура датчика.
